什么是箱式變電站?
欄目:公司動態 發布時間:2022-05-31 08:00:48

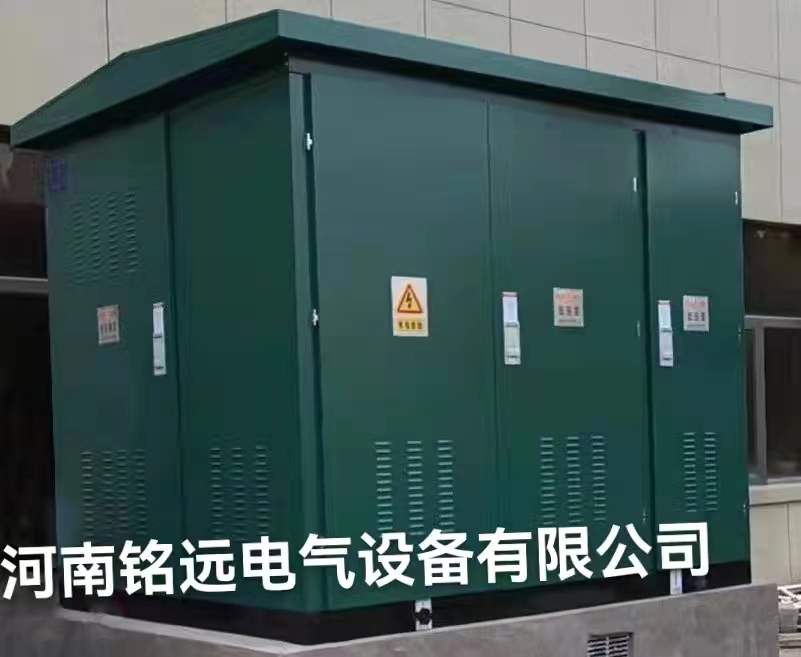

箱式變電站是繼土建變電站之后崛起的一種新型的成套變配電裝置。箱式變電站(簡稱箱變)是一種高壓開關設備、配電變壓器和低壓配電裝置,按一定接線方案排成一體的工廠預制戶內、
箱式變電站是繼土建變電站之后崛起的一種新型的成套變配電裝置。箱式變電站(簡稱箱變)是一種高壓開關設備、配電變壓器和低壓配電裝置,按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備,即將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個全封閉、可移動的鋼結構箱體內,箱體防潮、防銹、防塵、防鼠、防火、防盜、隔熱、機電一體化,全封閉運行,特別適用于城網建設與改造,箱式變電站適用于礦山、工廠企業、油氣田和風力發電站.根據產品結構不同及采用元器件的不同,分為歐式箱變和美式箱變兩種典型風格。70年代后期,中國從法國、德國等國引進及仿制的箱式變電站,采用高、低壓開關柜,變壓器組成方式的箱變稱為歐式箱變,形象比喻為給高、低壓開關柜、變壓器蓋了房子。從90年代起,中國引進美國箱式變電站,在結構上將負荷開關,環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕,油箱及散熱器暴露在空氣中,這種箱變稱為美式箱變,形象比喻為變壓器旁邊掛個箱子。從體積上看,歐式箱變體積較大,因?yàn)樗鼉?nèi)部安裝常規開關柜及變壓器。美式箱變體積較小,因?yàn)樗捎靡惑w化安裝。從保護方面,歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時,用熔斷器的撞針使負荷開關三相同時分閘,避免缺相運行,要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護,美式箱變高壓側采用熔斷器保護,而負荷開關只起投切轉換和切斷高壓負荷電流的功能,容量較小。當高壓側出現一相熔絲熔斷,低壓側的電壓就降低,塑殼自動空氣開關欠電壓保護或過電流保護就會動作,低壓運行不會發生。從產品成本看,歐式箱變成本高。從產品降價空間看,美式箱變還存在較大降價空間,一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心,另一方面,美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外,占用高壓室空間。
箱式變壓器的說明及用途
箱式變壓器(pad mounted)是一種完全密封的鋼化箱體結構。它將傳統變壓器集中設計在箱式殼體中,具有重量輕、體積小、噪聲低、損耗低、可靠性高,現廣泛用于住宅小區、商業中心、輕站、機場、廠礦、企業、醫院、學校等場所。
箱式變壓器作為整套配電設備經被廣泛應用到電力工程施工之中,其是由變壓器、高壓電壓控制設備、低壓電壓控制設備有機組合而成。基本原理在于,通過壓力啟動系統、鎧裝線、變電站全自動系統、直流點和相應的技術設備,按照規定順序進行合理的裝配,并將所有的組件安裝到特定的防水、防塵與防鼠等完全密封的鋼化箱體結構中,從而形成的一種特定變壓器。
箱式變壓器雖然體積小,但是它并不只是變壓器,相當于一個小型變電站,屬于配電站,直接向用戶提供電源。包括高壓室,變壓器室,低壓室。高壓室就是電源側,一般是35千伏或者10千伏進線,包括高壓母排(High voltage busbar)、斷路器或者熔斷器、電壓互感器、避雷器等,變壓室里都是變壓器,是箱變的主要設備,低壓室里面有低壓母排(Low voltage busbar)、低壓斷路器、計量裝置、避雷器等,從低壓母排上引出線路對用戶供電。
箱變及箱變的用途

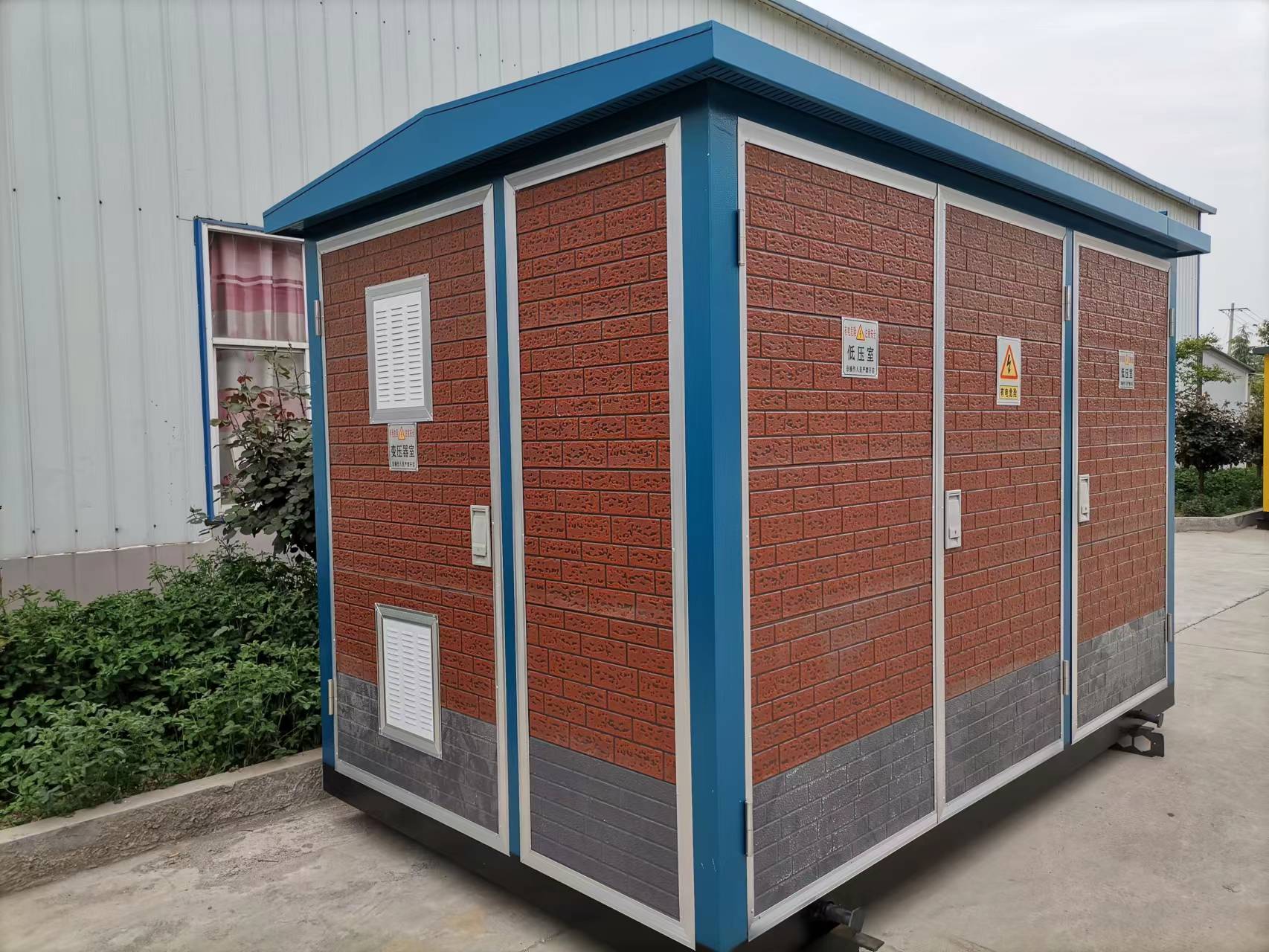

箱變即箱式變電站(Box type substation),是繼土建變電站之后崛起的新型的成套變配電裝置。一般是指預裝式變電站,也有非預裝式(尺寸,運輸?shù)认拗频臒o(wú)法預裝).
箱變是一種將變壓器、高壓、低壓等設備安裝固定一個箱體內(金屬或非金屬),再整體運輸至現場,在現場落位后,連接上電纜上電纜即可使用設備。特別適用于城網建設與改造(額定電壓10/0.4KV三相交流系統中,作為線路和分配電能之用):比如在城市的住宅小區、以及街道,當用電高峰期,需要增加電壓時候,就需要用到我們的設備-箱式變電站了。或者用于臨時性的供應電量,比如在工地、碼頭、機場等,在已有建筑物的情況下,我們需要改造用電設備,也要用到箱式變壓站的
根據箱式變電站的型式的不同,可分為普通和緊湊型兩類。普通型箱式變電站有ZBW型和XWB型等,緊湊型箱式變電站有ZB1-336型和GE箱式變電站等。箱式變電站10KV配電裝置不用斷路器,常用的有FN5-10型或FN7-10型負荷開關加熔斷器和環網供電裝置,并從鄰近架空線支接到變壓器高壓端。根據產品結構不同及采用元器件的不同,分為歐式箱變和美式箱變兩種典型風格。
